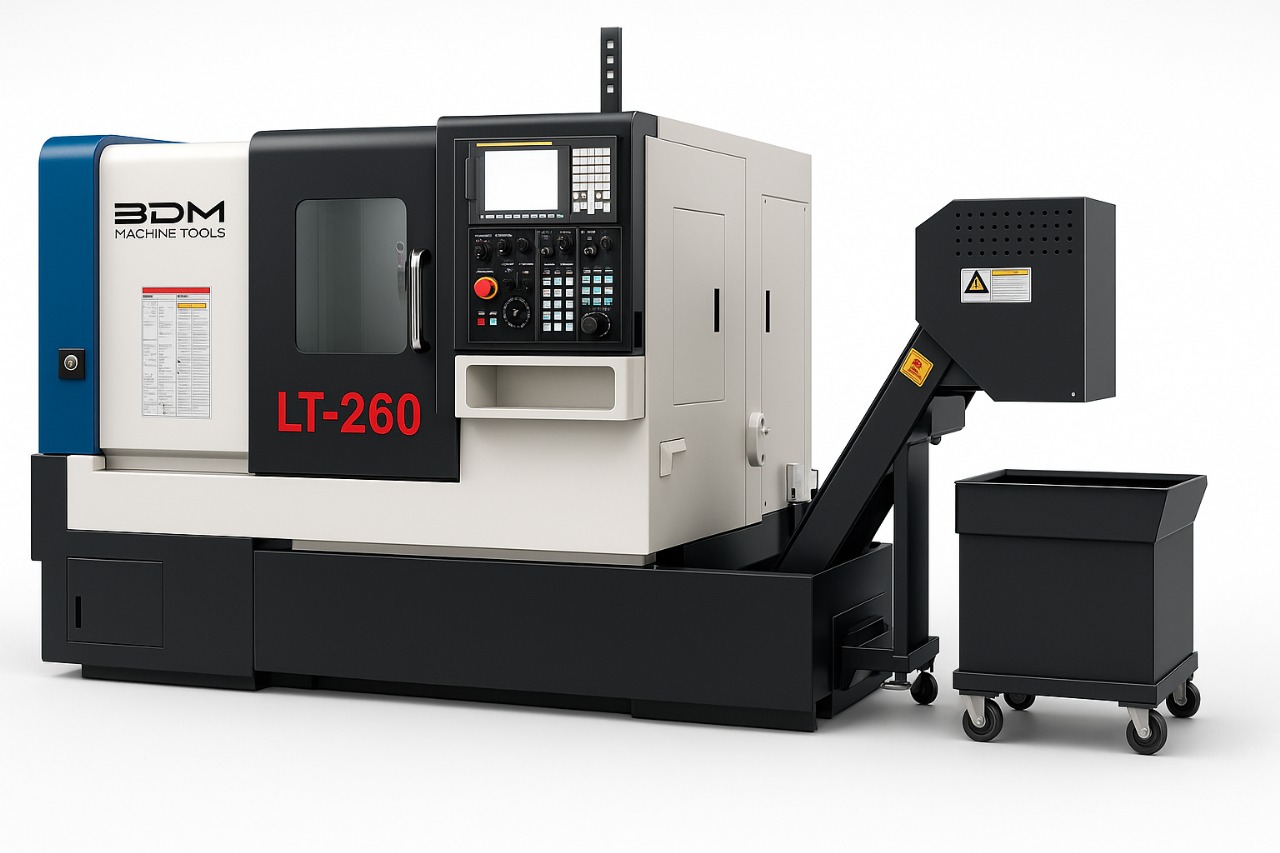

CENTRO DE TORNEAMENTO – BDM – LT-260
CENTRO DE TORNEAMENTO – BDM – LT-260
PREENCHA O FORMULÁRIO ABAIXO PARA RECEBER O ORÇAMENTO
DETALHES TÉCNICOS
O Centro de Torneamento CNC Horizontal de Barramento Inclinado da linha LT-260 é equipado com comando numérico Fanuc, além de motores, servos e acionamentos de alta performance.
A estrutura da máquina é fabricada em ferro fundido HT-300, com design inclinado de 30° e guias lineares tipo rolete THK, garantindo rigidez, precisão e maior absorção de vibração.
O conjunto de transmissão com fuso de esferas C3 e spindle com rolamentos NN 3026 oferece alta rigidez de corte, ideal tanto para desbaste quanto para acabamento técnico.
A torre servo importada BMT-65 conta com 12 posições de ferramentas, otimizando operações com troca rápida e confiável.
A carenagem totalmente fechada, com iluminação LED e preparação para automação, assegura segurança, ergonomia e produtividade contínua.
Descrição
| ESPECIFICAÇÕES TÉCNICAS | Modelo LT-260 |
| CAPACIDADES | |
| Diâm. máx. de giro | Ø 650mm |
| Diâm. máx. torneável | Ø 560mm |
| Comprimento máx. de torneamento | 775mm |
| Capacidade de barra | Ø 75mm |
| Placa Hidráulica de Três Castanhas | Padrão 10″ (12″ opcional) |
| Tipo de placa | A2-8 |
| Rotação máxima | 3.000 rpm |
| Potência do motor principal (Spindle) | 15 / 18,5 kW |
| Torque máximo | 471 N.m |
| TROCADOR DE FERRAMENTAS | |
| Tipo de torre | Servo BMT-65 |
| Posições | 12 estações |
| Ferramentas externas | 25 x 25 mm |
| Ferramentas internas | Ø 40 mm |
| CURSOS & AVANÇO | |
| Curso eixo X | 280 + 20 mm |
| Curso eixo Y | – |
| Curso eixo Z | 800 mm |
| Avanço rápido eixo X | Y |Z | 30 | – |30 m/min |
| Avanço por rotação | 10 m/min |
| SISTEMA CONSTRUTIVO | |
| Base | Ferro fundido HT300 |
| Guias | THK HR X 45 grau P (tipo rolete) |
| Fuso de esferas | THK C3 – 32 mm (X), 40 mm (Z) |
| Ângulo do barramento | 30° |
| PESO & DIMENSÕES | |
| Peso | 5.000 kg |
| Dimensões (CxLxA) | 3.520mm X 2.000mm X 1.770mm |
| TENSÃO OPERACIONAL | |
| Tensão operacional | 380V / 60Hz trifásico |
| ACIONAMENTOS | |

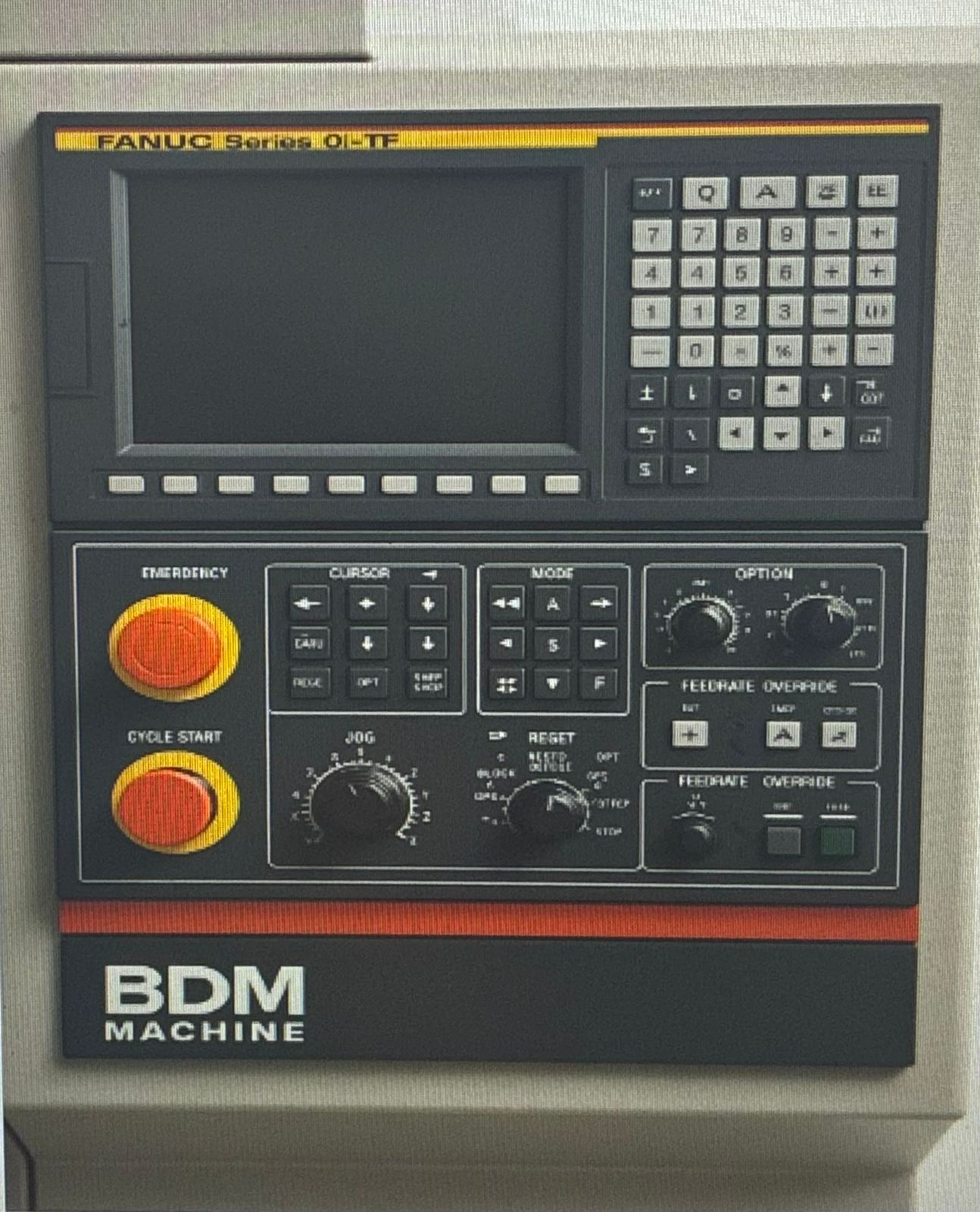

| Controlador | Fanuc 0i-TF Plus |
| Servo motores | Fanuc BiS / Alpha series |
| PRECISÃO | |
| Posicionamento (X,Y,Z) | ±0,005 mm |
| Repetibilidade (X,Y,Z) | ±0,003 mm |
| Pacote Premium de componentes: FANUC, THK, NSK, SAUTER, ROYAL, CHUYA, I-SHAW, etc. | INCLUSO |
| Torre Servo BMT-65 com 12 Estações | INCLUSO |
| Sistema Spindle 3.000 rpm com rolamentos NN 3026 | INCLUSO |
| Motor Principal de 15/18,5kW FANUC | INCLUSO |
| Fuso de Esferas THK Grau C3 nos eixos X/Z | INCLUSO |
| Guias Lineares THK HRX 45 tipo rolete (Grau P) | INCLUSO |
| Comando Numérico e Acionamentos FANUC 0i-TF Plus | INCLUSO |
| Esteira Transportadora de Cavacos com Coletor | INCLUSO |
| Cabine de Fechamento com Iluminação LED | INCLUSO |
| Montagem e Colocação em Funcionamento | INCLUSO |
| Frete Internacional, Impostos, Nacionalização e Instalação Técnica | INCLUSO |
Informação adicional
| Peso | 5000 kg |
|---|---|
| Dimensões | 352 × 200 × 177 cm |
| Voltagem | 380V / 60Hz trifásico |
