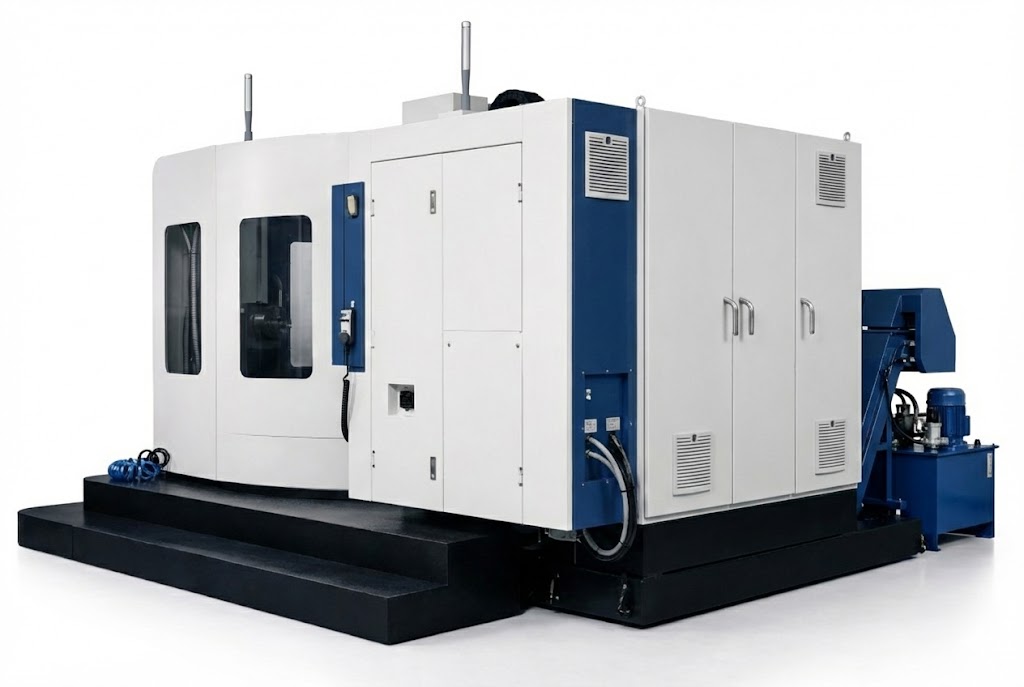

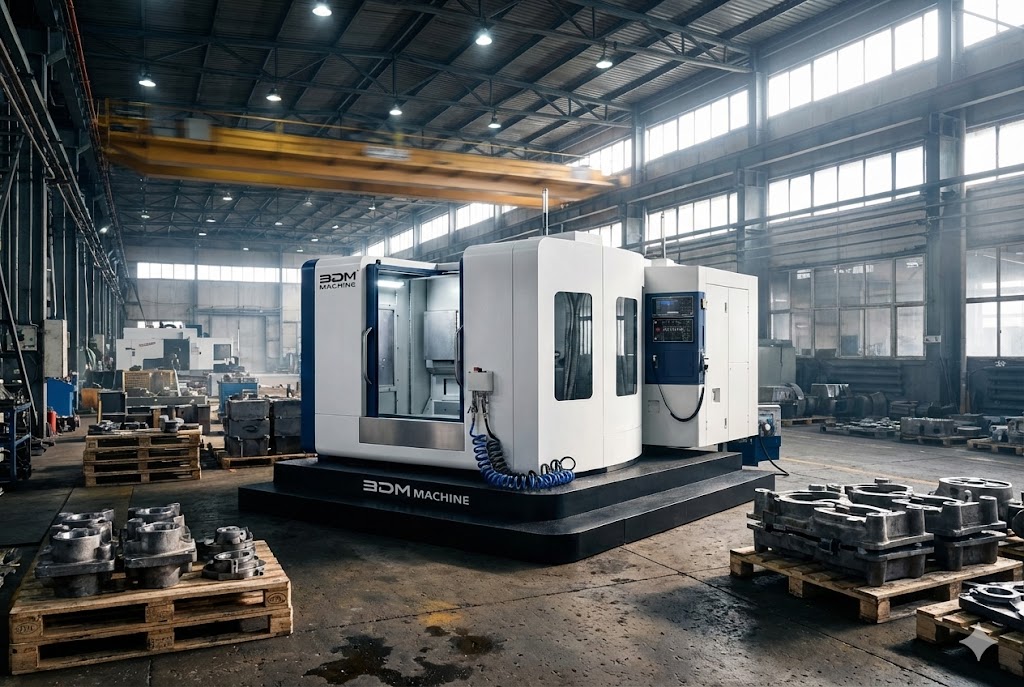

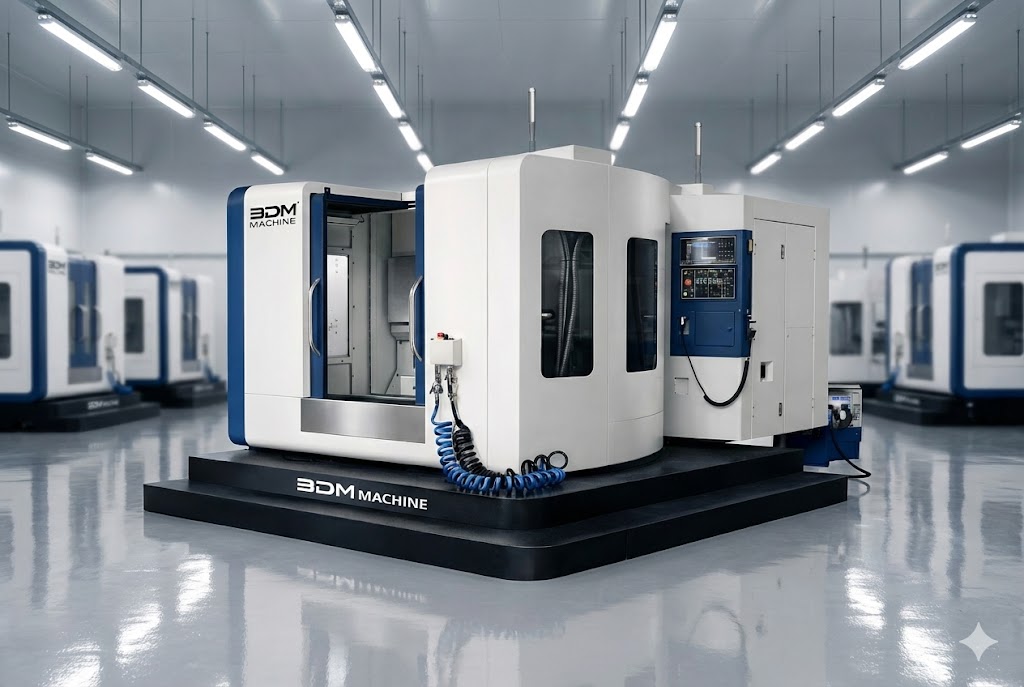

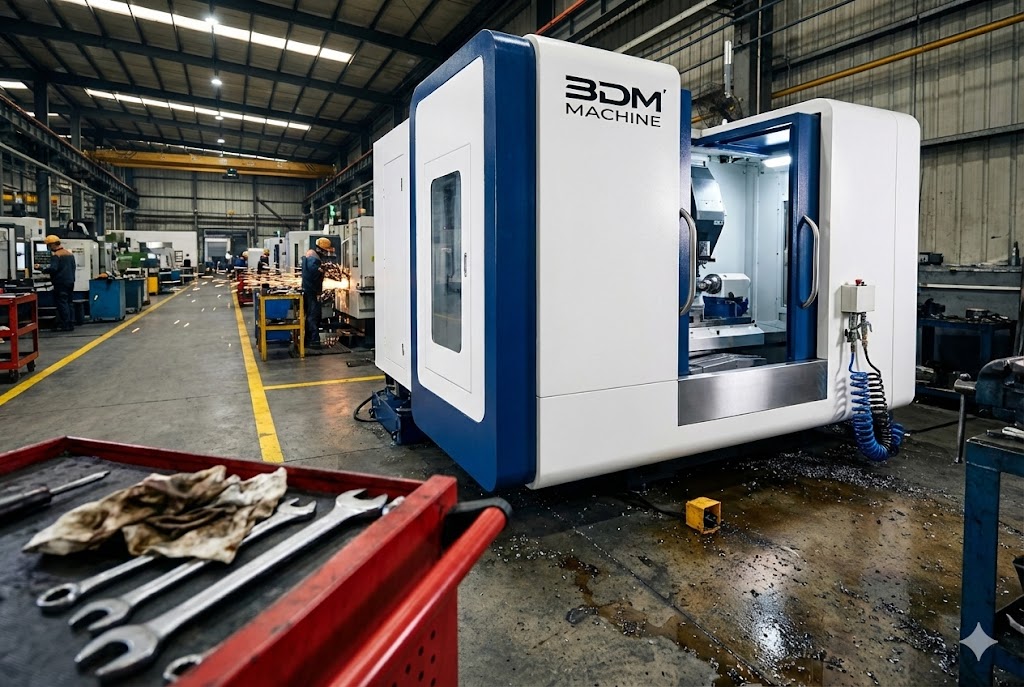

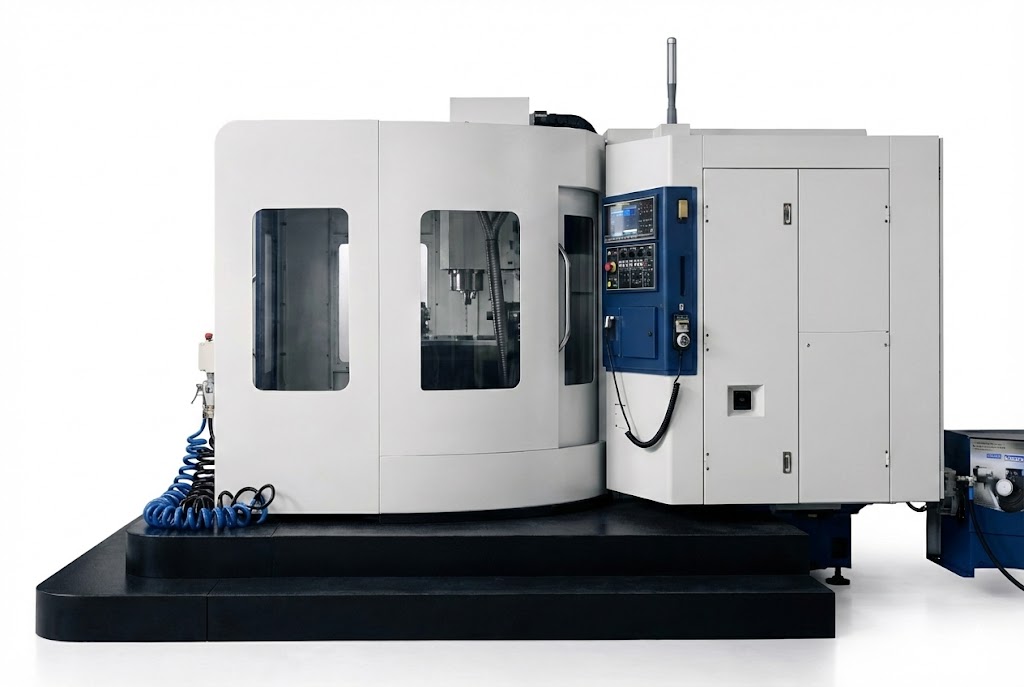

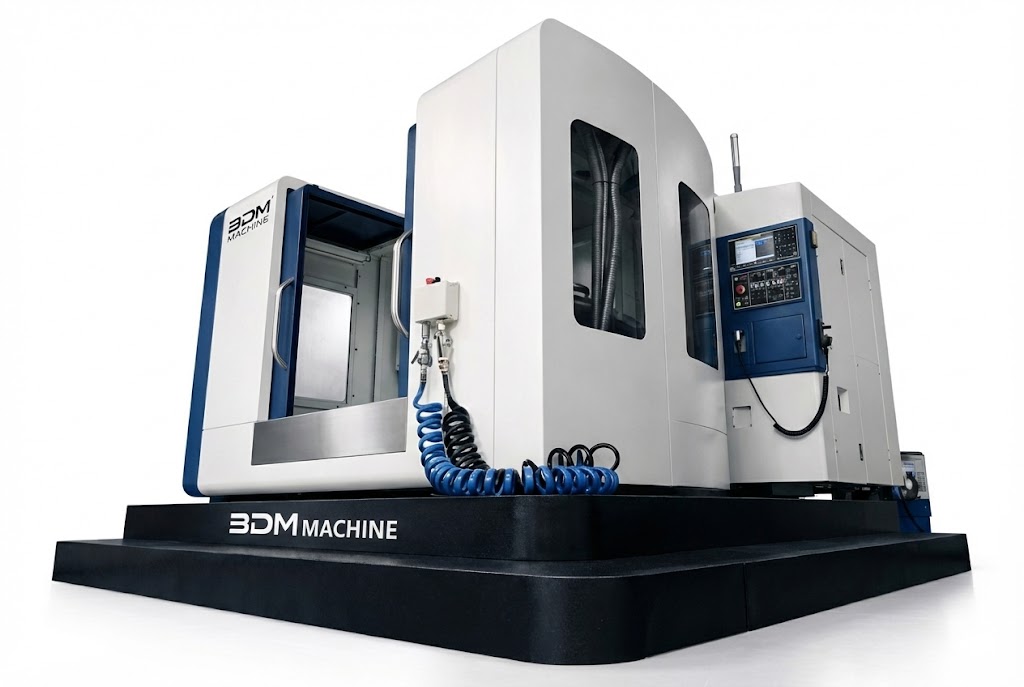

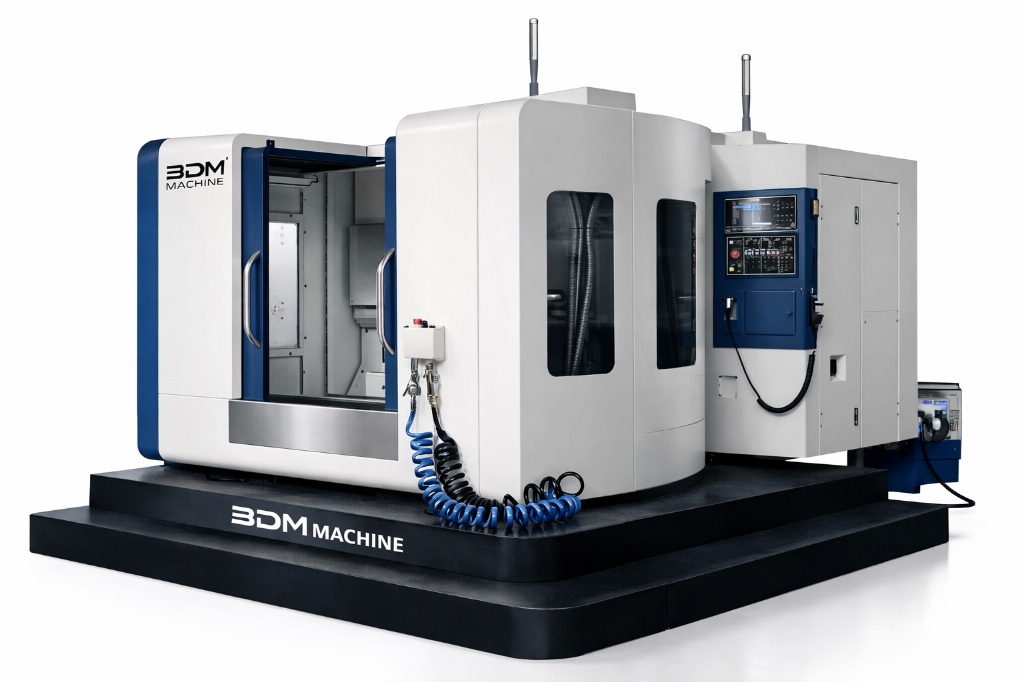

Centro de Usinagem Horizontal – BDM MACHINE TOOLS – HMC630 – SOB ENCOMENDA
Centro de Usinagem Horizontal – BDM MACHINE TOOLS – HMC630 – SOB ENCOMENDA
PREENCHA O FORMULÁRIO ABAIXO PARA RECEBER O ORÇAMENTO
-
Sistema de Controle: FANUC
-
Unidade de Spindle: KENTURN / OKADA / VOLIS
-
Rolamentos: SKF / NACHI
-
Guias Lineares e Fusos: HIWIN / PMI
-
Magazine de Ferramentas (ATC): OKADA / AIMACH
-
Componentes Elétricos: Schneider
-
Acoplamento: R+W
-
Cilindro Hidráulico (Liberação): TENIO
-
Configuração de Mesa: Mesa Dupla (Troca Automática) com indexação de 1° x 360
-
Spindle Padrão: BT50 (Taiwan), 6000 RPM
Descrição
Ideal para peças médias com alta complexidade.
| Especificação Técnica | Unidade | Detalhes |
| Tamanho da Mesa | mm |
630 x 630 12
|
| Curso do Eixo X | mm |
1050 13
|
| Curso do Eixo Y (Vertical) | mm |
700 14
|
| Curso do Eixo Z (Profundidade) | mm |
900 15
|
| Distância Centro Spindle à Mesa | mm |
120 – 870 16
|
| Distância Nariz Spindle à Mesa | mm |
130 – 1030 17
|
| Quantidade de Mesas (Pallets) | pçs |
2 18
|
| Carga Máxima sobre a Mesa | kg |
800 19
|
| Indexação da Mesa (Eixo B) | graus |
1° x 360 20
|
| Velocidade Máxima da Mesa | rpm |
10 21
|
| Ranhura em T (Nº – Largura – Passo) | mm |
5 – 22 – 125 22
|
| Cone do Spindle | – |
BT50-190 23
|
| Velocidade do Spindle | RPM |
6000 24
|
| Potência do Motor Principal | kW |
15 / 18.5 25
|
| Avanço Rápido (X/Y/Z) | m/min |
36 / 20 / 24 26
|
| Avanço de Corte | mm/min |
1 – 10.000 27
|
| Capacidade do Magazine (ATC) | ferr. |
30 (Tipo Braço) 28
|
| Diâmetro Máx. da Ferramenta | mm |
Ø112 / Ø200 29
|
| Comprimento Máx. da Ferramenta | mm |
400 30
|
| Peso Máx. da Ferramenta | kg |
18 31
|
| Tempo de Troca de Ferramenta | seg |
3 32
|
| Precisão de Posicionamento | mm |
0.012 33
|
| Repetibilidade | mm |
0.008 34
|
| Dimensões Gerais (C x L x A) | mm |
6200 x 4100 x 3200 35
|
| Peso da Máquina | kg |
15.000 36 |
Configuração Padrão
• Sistema de controle FANUC
• Mesa dupla com um ponto por
graduação
• Spindle BT50 de Taiwan, 6000 RPM
• Fuso fabricado em Taiwan
• Guias lineares (Taiwan)
• Guias lineares tipo rolos
• Magazine de ferramentas tipo braço
de Taiwan com 30 posições
• Ar-condicionado para o painel
elétrico
Detalhes da configuração principal
• Unidade de spindle: KENTURN / OKADA / VOLIS
• Cilindro hidráulico de liberação de ferramenta:
TENIO
• Rolamentos: SKF / NACHI
• Acoplamento: R+W
• Magazine de ferramentas: OKADA / AIMACH
• Fuso de avanço: HIWIN / PMI
• Guias lineares: HIWIN / PMI
• Bomba de lubrificação: HERG
• Proteção de guias: Haidong
• Componentes elétricos: Schneider
