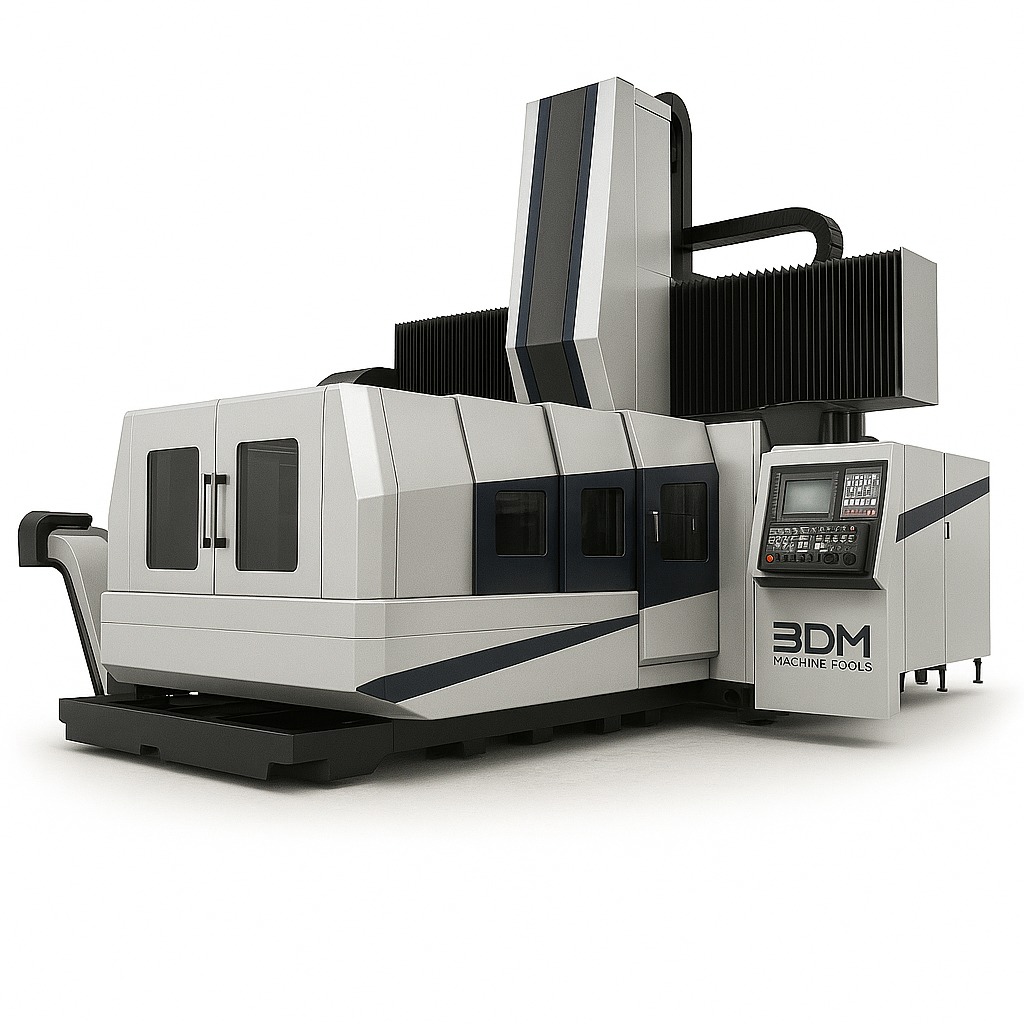

CENTRO DE USINAGEM PORTAL – BDM – DMC(B)-2142
CENTRO DE USINAGEM PORTAL – BDM – DMC(B)-2142
PREENCHA O FORMULÁRIO ABAIXO PARA RECEBER O ORÇAMENTO
Os Centros de Usinagem Tipo Portal da série DMC são máquinas de alta performance com controle numérico Fanuc 0i-MF, motores e acionamentos integrados. Projetados para diversas aplicações industriais, incluindo moldes, peças automotivas e componentes aeroespaciais, esses equipamentos garantem precisão e eficiência.
A estrutura robusta dessas máquinas é fundamental, apresentando uma base de coluna extra larga com design em “L” para máxima estabilidade e rigidez. As vigas de grande seção transversal possuem design interno com reforços de alta rigidez, e as guias, sejam lineares ou tipo Box no eixo Z, são otimizadas com grande espaçamento para maior precisão.
O sistema do spindle é versátil, com opções de tipo correia, direto ou com caixa de engrenagens ZF. Isso permite alto torque para cortes pesados ou altas rotações para acabamentos finos. O sistema de lubrificação da caixa de engrenagens garante operação contínua e eficiente.
Além disso, a série DMC oferece acessórios padrão essenciais como lubrificação automática e transportadores de cavacos, e uma vasta gama de opcionais como trocadores automáticos de ferramentas (ATC) e cabeçotes angulares, ampliando a capacidade para usinagem multifacetada.
Descrição
ESPECIFICAÇÕES TÉCNICAS DA MAQUINA
| Especificação | DMC(B)-2142 |
| CURSOS | |
| Curso do Eixo X | 4200mm |
| Curso do Eixo Y | 2100mm |
| Curso do Eixo Z | 1000mm (Guia tipo Box eixo Z: 800mm) |
| Distância entre colunas | 2100mm |
| Distância entre nariz do spindle e mesa | 200~1200mm (Guia tipo Box eixo Z: 200-1000mm) |
| MESA | |
| Tamanho da mesa | 4200mm X 1800mm |
| Ranhura em T | 22X200mmX8T (22X120mm*2 ao lado) |
| Carga máxima da mesa | 15000 kg |
| FUSO/ SPINDLE | |
| Cone do Spindle -D mm | BT50-190 |
| Tipo de acionamento | Tipo correia |
| Velocidade do spindle | 6000 rpm |
| AVANÇOS | |
| Avanço rápido (XYZ) | X:20 Y:20 Z:15 (m/min) |
| Avanço de corte | 7000(mm/min) |
| TIPO DE ACIONAMENTO | |
| Tipo de acionamento do eixo X | Redução por correia (1:2) |
| Tipo de acionamento do eixo Y | Tipo de acionamento: Direct Type |
| Tipo de acionamento do eixo Z | Tipo de acionamento: Direct Type |
| TROCADOR AUTOMÁTICO DE FERRAMENTAS | |
| Comprimento máximo da ferramenta | 350mm |
| Peso máximo da ferramenta | 15kg |
| Diâmetro máx. ferramenta (completa) | Ø110mm |
| Diâmetro máx. ferramenta (adjacente) | Ø200mm |
| MOTORES | |
| Motor Spindle (Nominal/Máximo) | 18.5/22kW(118Nm) / 15/18.5kW(143Nm) |
| Motor Servo eixo X | 3kW(36Nm) / 7kW(30Nm) |
| Motor Servo eixo Y | 7kW(30Nm) / 3kW(36Nm) |
| Motor Servo eixo Z | 7kW(30Nm)BS / 3kW(36Nm)BS |
| Capacidade fluida de corte (motor) | 300L(1000W) |
| Capacidade hidráulica do tanque | 160L(7.5kW) |
| PRECISÃO DA MAQUINA | |
| Precisão de posicionamento (JIS) | ±0.005/300; ±0.015/Curso completo |
| Precisão de Reposicionamento (JIS) | ±0.003mm |
| FONTE E DIMENSÕES | |
| Fonte pneumática | ≥6.5Kg/cm² |
| Dimensões da área ocupada | 10400X5000X4800mm |
| Peso da máquina (aproximado) | 35000KG |
Acessórios Inclusos (Padrão):
- Controlador Fanuc 0i-MF 10.4″ LCD
- Parafusos de nivelamento com blocos
- Caixa de ferramentas
- Jato de ar do spindle
- Lâmpada de trabalho
- Pedal de destrave
- Luz de três cores
- Desligamento automático
- Sistema de auto lubrificação
- Rosqueamento rígido
- Interface para cartão CF
- Gerador de pulso manual remoto (MPG)
- Sistema de refrigeração do spindle
- Trocador de calor do gabinete elétrico
- Sistema Pneumático (não inclui fonte de ar e tubos)
- Pistola de água e ar de alta pressão
- Transportador de cavacos tipo corrente
- Transportador de cavacos tipo parafuso
- Sistema de operação e manual de procedimentos
- Manual de operação da máquina
Acessórios Opcionais:
- Coluna elevada: 200mm/400mm
- Porta automática
- Escala óptica nos eixos X/Y/Z
- Sistema de medição de peça trabalhada
- Guarda de proteção completa
- Padrão CE
- AICC2 (Pré-leitura de até 200 blocos)
- Servidor com capacidade de memória de 1 GB
- Equipamento de recuperação de névoa de óleo
- Sistema de refrigeração por névoa de óleo
- Função porta-ferramenta com furo de óleo
- Ar-condicionado
- Sistema de medição de comprimento de ferramenta
- Separador de óleo e água tipo disco
- Controlador Fanuc 0i-MF(1) Alpha 10.4″ LCD
- Controlador LCD Fanuc 0i-MF(1) Beta 10.4″ LCD
- Cabeçote BT50 por correia + Redutor ZF 6000rpm
- Cabeçote BT50 tipo direto 8.000rpm
- Cabeçote fresador angular 90° (Manual) / (Semiautomático)
- ATC Arm Type BT-50 (24/30T)
- ATC Arm Type BT-50 (40/60T)
- Resfriamento pelo Spindle (24Bar/50Bar)
- Trocador Automático de Ferramentas tipo braço BT-50 (24T)
- Refrigeração através do spindle 30Bar
- Cabeçote de fresamento angular de 90° (Automático)
Informação adicional
| Peso | 35 kg |
|---|
