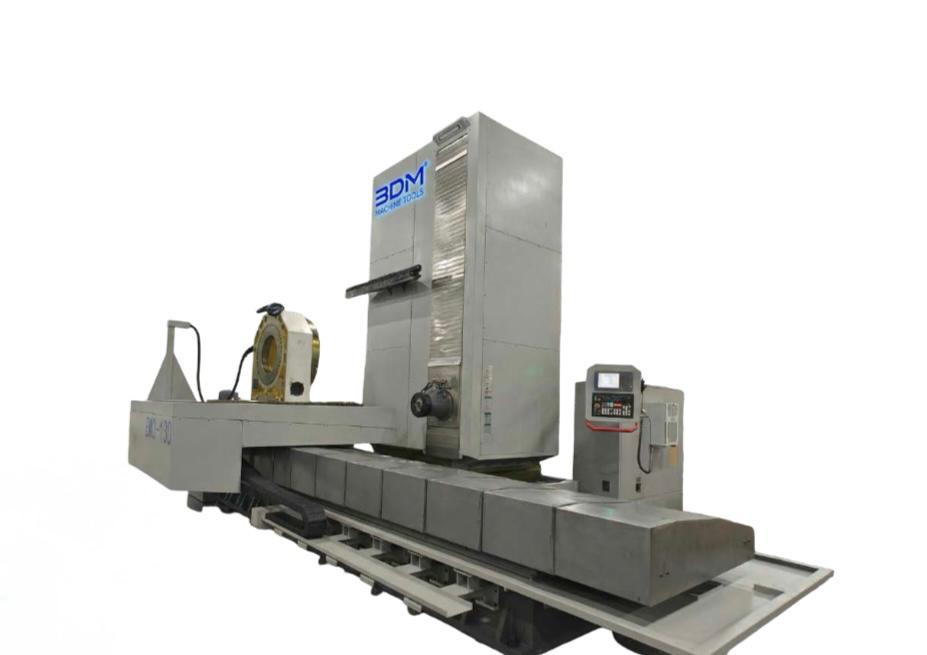

Mandrilhadora CNC BMC-110 com mesa fixa e arquitetura horizontal de precisão. Ideal para usinagem industrial de médio porte. Cote com a equipe técnica Donimaq.
Descrição
Cabeçote
| Item | Unidade | Especificação |
|---|---|---|
| Diâmetro da manga | mm | 110 |
| Cone da manga | ISO | BT-50 |
| Faixa de rotação | rpm | até 2.500 |
| Tipo de acionamento | — | Engrenagem (Gear Type) |
Avanços
| Item | Unidade | Especificação |
|---|---|---|
| Avanço rápido da manga (eixo W) | m/min | 5 |
| Avanço rápido do cabeçote (eixo Y) | m/min | 10 |
| Avanço rápido da mesa (eixo X) | m/min | 10 |
| Avanço rápido da coluna (eixo Z) | m/min | 10 |
| Avanço máximo de corte programável (X/Y/Z) | m/min | 5 |
Cursos
| Item | Unidade | Especificação |
|---|---|---|
| Curso da mesa (eixo X) | mm | 2.000 |
| Curso do cabeçote (eixo Y) | mm | 1.800 |
| Curso da coluna (eixo Z) | mm | 1.500 |
| Curso da manga (eixo W) | mm | 500 |
| Distância nariz do spindle – centro da mesa (Z+W) | mm | 150 – 2.150 |
| Distância centro do spindle – superfície da mesa | mm | 0 – 1.800 |
Mesa Tradicional
| Item | Unidade | Especificação |
|---|---|---|
| Dimensão da mesa | mm | 1.250 × 1.250 |
| Quantidade de mesas | — | 1 |
| Rasgos T (largura × passo × quantidade) | mm | 22 × 200 × 5 |
| Capacidade máxima de carga | kg | 5.000 |
| Incremento mínimo de posicionamento | grau | 0,001 |
Trocador Automático de Ferramentas
| Item | Unidade | Especificação |
|---|---|---|
| Tipo | — | ATC tipo braço (Arm Type) |
| Capacidade do magazine | — | 40 ferramentas |
| Diâmetro máximo da ferramenta | mm | Ø200 |
| Diâmetro máx. c/ adjacentes vazios | mm | Ø125 |
| Comprimento máximo da ferramenta | mm | 350 |
| Mandril da ferramenta | tipo | BT-50 |
| Peso máximo da ferramenta | kg | 25 |
| Tempo ferramenta–ferramenta | s | 4,5 |
Potência Instalada
| Item | Unidade | Especificação |
|---|---|---|
| Motor principal (spindle) | kW | 15 / 18,5 |
| Torque máximo do spindle | N·m | 143 |
| Potência instalada total | kVA | 35 |
| Avanço axial do eixo W | — | Servo acionado |
Precisão
| Item | Unidade | Especificação |
|---|---|---|
| Precisão de posicionamento (JIS) | mm | ±0,005 / 300 |
| Precisão de repetibilidade (JIS) | mm | ±0,005 |
Dimensões e Peso
| Item | Unidade | Especificação |
|---|---|---|
| Dimensões ocupadas (C × L × A) | mm | 7.500 × 7.000 × 4.000 |
| Peso aproximado | kg | 22.000 |
| Capacidade elétrica instalada | kVA | 35 |
