Torno CNC: o que é, como funciona, tipos e como escolher

Se a sua produção exige repetibilidade e precisão em séries, o torno CNC é a máquina que resolve. Ele usina peças cilíndricas, cônicas e roscadas seguindo um programa de computador, sem depender da operação manual do tornoqueiro a cada passe.

Este guia explica o que é um torno CNC, como ele funciona, quais tipos de torno existem e o que avaliar na compra: diâmetro sobre o barramento, distância entre pontas, curso dos eixos, tipo de comando e torre. No fim, você compara alguns modelos anunciados pela Donimaq, mas a explicação vale também para máquinas de outros fabricantes.

O que é um torno CNC

CNC significa Controle Numérico Computadorizado. No torno CNC, o comando lê um programa em linguagem ISO (G-code) e coordena os movimentos da máquina: rotação do eixo árvore, avanço do carro e troca de ferramenta na torre. A peça gira na placa de fixação enquanto a ferramenta de corte avança sobre ela.

Na prática, um operador prepara a peça, confere o zero da ferramenta e inicia o programa. A máquina repete a mesma peça centena após centena com a mesma cota. É por isso que o torno CNC substituiu o torno mecânico paralelo em produção seriada, ferramentarias e usinagem de precisão.

Como funciona o torno CNC

Quatro conjuntos definem o comportamento da máquina:

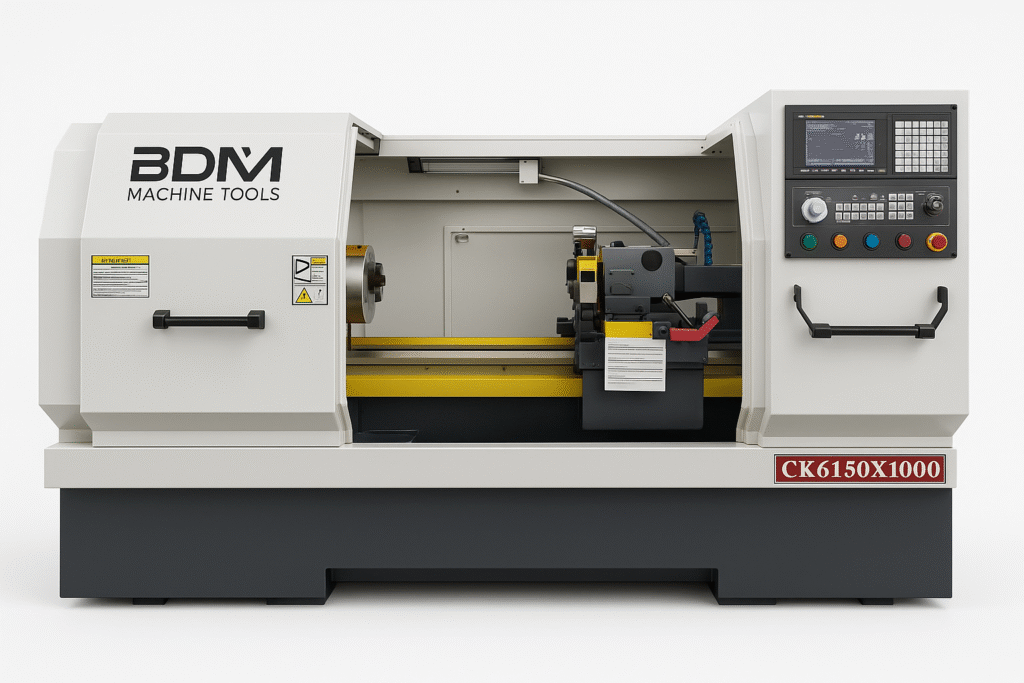

• Cabeçote e eixo árvore: gira a peça. O diâmetro do furo do eixo (por exemplo, 82 mm no CK6150 ou 130 mm no CK61100) limita o barrote que entra na máquina. A faixa de rotação, como 50 a 1.800 rpm no CK6150X1000, define os materiais usináveis.
• Torre porta-ferramentas: guarda de 4 a 12 ferramentas e rotaciona entre elas. Torres elétricas de 6 posições são comuns na linha CK; tornos de grande porte usam torres hidráulicas.
• Carros e eixos X/Z: o carro transversal controla o diâmetro (eixo X) e o carro longitudinal controla o comprimento (eixo Z). Os cursos, como 295 mm em X no CK6150, delimitam o tamanho da peça usinável.
• Comando numérico: o cérebro da máquina. Modelos como GSK980TDI, Siemens Sinumerik 808D e Fanuc rodam o programa e coordenam tudo. O comando também define a disponibilidade de manual em português e de assistência no Brasil.

Torno CNC ou torno mecânico: qual comprar

O torno mecânico paralelo (convencional) continua sendo a escolha certa para manutenção pontual, peças únicas, ajustes de bancada e aprendizado de leitura de metro. Custa menos e não depende de programação.

O torno CNC ganha quando existe repetição, tolerância apertada ou geometria complexa. Uma série de 300 peças com rosca e cone sai no mesmo ciclo, com inspeção no primeiro corte. E o tempo de setup cai com torres rápidas e fixações hidráulicas.

Muitas ferramentarias operam as duas máquinas lado a lado: o convencional para recuperação e ajustagem, o CNC para a produção que repete. Toda a linha de tornos da Donimaq cobre esses dois universos, do mini torno de bancada ao CNC de 8 metros entre pontas.

Principais tipos de torno

Não existe uma única lista universal de tipos de torno. As máquinas são classificadas pela posição do eixo, pelo modo de controle, pela forma de fixação e pelo nível de automação. Por isso, um mesmo equipamento pode ser horizontal e CNC, vertical e CNC, automático e de cabeçote móvel, ou convencional e de ferramentaria.

Torno paralelo ou convencional

É o torno horizontal mais versátil para oficinas, manutenção, fabricação de peças únicas e pequenos lotes. O operador controla os movimentos do carro, a rotação e o avanço, usando ferramentas montadas no porta-ferramentas. É indicado quando a variedade de trabalhos é maior que a necessidade de repetir um ciclo automatizado.

Torno CNC horizontal

O torno CNC horizontal usa um programa para coordenar rotação, avanços, movimentos dos eixos e troca de ferramentas. É adequado para séries, tolerâncias mais controladas e peças que precisam sair com o mesmo padrão. A torre, o comando, a placa, o contraponto e os cursos X e Z variam conforme o modelo.

Centro de torneamento CNC

O centro de torneamento acrescenta recursos para executar mais operações na mesma fixação. Dependendo da configuração, pode ter ferramentas acionadas, eixo C, eixo Y, subspindle, furação e fresamento. Esses recursos não estão presentes em todos os centros, portanto devem ser confirmados na ficha técnica.

Torno vertical ou torno carrossel

No torno vertical, a peça fica apoiada em uma mesa ou placa horizontal e o eixo principal trabalha na posição vertical. Esse arranjo favorece peças de grande diâmetro ou massa elevada. Em equipamentos de maior porte, é comum a denominação torno carrossel. A capacidade real depende do diâmetro, da altura, da carga e do curso disponíveis.

Torno revólver

O torno revólver usa uma torre com várias ferramentas prontas para entrar em operação em sequência. A troca rápida reduz o tempo entre etapas e atende bem peças repetitivas em lotes pequenos e médios. O princípio pode aparecer em máquinas convencionais ou CNC, com diferentes níveis de automação.

Torno automático monofuso ou multifuso

O torno automático executa uma sequência de movimentos com pouca intervenção durante o ciclo. Modelos monofuso e multifuso são comuns na produção seriada de peças menores alimentadas por barras. A produtividade pode ser alta, mas o setup, o ferramental e a alimentação precisam ser compatíveis com o volume de produção.

Torno de cabeçote móvel ou tipo suíço

No torno de cabeçote móvel, a barra se desloca longitudinalmente em relação à ferramenta e costuma trabalhar próxima a uma bucha guia. A arquitetura é adequada para peças longas, finas e pequenas que exigem estabilidade na área de corte. É comum em componentes de precisão, inclusive nos setores médico e de instrumentação.

Torno copiador

O torno copiador reproduz um perfil a partir de um modelo, gabarito ou sistema de cópia. Foi muito usado antes da popularização do CNC e ainda pode ser encontrado em máquinas antigas ou aplicações específicas. Em uma compra usada, verifique o sistema copiador, os comandos, o desgaste e a disponibilidade de peças.

Torno de ferramentaria

O torno de ferramentaria prioriza precisão, controle e flexibilidade para fabricar ou ajustar ferramentas, dispositivos, eixos e peças de manutenção. Pode receber acessórios de medição, lunetas, placa de quatro castanhas e recursos para roscas. É indicado para trabalhos variados, não para substituir automaticamente uma linha de produção.

Torno de bancada ou mini torno

O torno de bancada atende peças pequenas, protótipos, ensino, manutenção leve e hobby, conforme sua capacidade. Antes de escolher, confira rigidez, diâmetro sobre o barramento, distância entre pontas, potência e passagem do eixo árvore. Uma máquina compacta não deve ser tratada como equivalente a um torno industrial.

Torno pesado

O torno pesado tem estrutura, barramento e cabeçote dimensionados para peças grandes, longas ou de alta massa. Pode ser convencional ou CNC, horizontal ou vertical. A instalação normalmente exige planejamento de transporte, fundação, energia e segurança, além da conferência dos limites reais do fabricante.

Exemplos de tornos CNC anunciados pela Donimaq

Torno CNC horizontal de barramento inclinado (linha CK)

É o formato mais procurado para produção geral. Os modelos BDM CK6150, CK6180, CK61100 e CKQ61100 variam pelo diâmetro sobre o barramento: de 500 mm no CK6150 a 1.000 mm no CKQ61100, com distâncias entre centros de 1.000 mm a 10.000 mm conforme a bitola. São máquinas de placa de 3 ou 4 castanhas, torre de 6 posições e comando com inversor de frequência.

Torno CNC de grande porte

Para eixo cardan, cilindro e peça longa: o CK-61140X3000 gira 1.400 mm sobre o barramento com 6 ton de carga, e o CKF-61125 cobre 1.250 mm de diâmetro com 8.000 mm entre pontas, motor de 30 cv e comando Siemens. O preço e a condição estão em cada anúncio, e o porte exige plano de fundação e análise de frete.

Torno CNC usado e retrofitado

O Romi Centur 30D de 2007 com comando Siemens Sinumerik 808D e o Centur 30RV retrofitado mostram o caminho do usado: máquina de base robusta recebendo comando novo, com manual em português e teste de usinagem antes da venda. Custa uma fração do novo e entrega produção, mas exige conferir histórico, retrofits e prazo de garantia no anúncio.

Como escolher o torno CNC: checklist de especificações

Antes de cotar, feche estas cinco perguntas com a sua produção:

• Diâmetro sobre o barramento: a peça (bruta, com placa) precisa girar livremente. Exemplo: o CK6150 admite 500 mm sobre o barramento; o CK-61140, 1.400 mm.
• Distância entre pontas: some o comprimento da peça mais o espaço de faceamento e da passagem da ferramenta. O CK6150X1000 tem 1.000 mm; linha CK sob encomenda até 10.000 mm.
• Curso X/Z e carga: o curso em X define o diâmetro usinável (295 mm no CK6150), o Z, o comprimento. A capacidade de peso precisa cobrir a peça montada na placa.
• Eixo árvore: furo do eixo (82 a 130 mm), nariz (A2-8 a A2-15) e rotação máxima definem barra que passa e material que usina.
• Comando e ecossistema: GSK980TDI, Siemens ou Fanuc. Verifique manual em português, assistência e familiaridade da sua equipe. Programa feito em CAD/CAM precisa ser pós-processado para o comando escolhido.

Itens de configuração que mudam o valor: placa hidráulica ou manual, torre com eixo ferramentado (operação C), contraponto hidráulico, extrator de barras e transportador de cavaco. A Donimaq orienta cada opção pelo WhatsApp técnico indicado na página de cada máquina.

Comparativo: tornos CNC disponíveis na Donimaq

Os valores de investimento e as condições de financiamento variam por configuração. Consulte cada página do produto para ver disponibilidade, e fale com a equipe técnica para montar a cotação com opcionais.

Perguntas frequentes

Qual a diferença entre torno CNC e torno mecânico?

No torno mecânico o operador comanda manivelas e avanços manualmente. No torno CNC um programa coordena rotação, avanços e troca de ferramentas. O CNC entrega repetibilidade para séries; o mecânico segue útil para peças únicas, manutenção e aprendizado.

Quanto custa um torno CNC?

Depende de diâmetro, distância entre pontas, comando e opcionais. Um CK6150 de entrada e um CKF de grande porte são investimentos bem diferentes, e um Centur retrofitado custa menos que o equivalente novo. Os anúncios da Donimaq trazem condição, ano e documentação de cada máquina.

Vale a pena comprar torno CNC usado?

Quando a base é de qualidade e o retrofit é bem feito, sim. O Romi Centur 30RV retrofitado é exemplo: mecânica Romi com comando novo, manual em português e linguagem ISO. Antes de fechar, verifique horas de uso, histórico de manutenção, teste de usinagem ao vivo e garantia oferecida.

Que comando CNC é melhor: GSK, Siemens ou Fanuc?

Os três rodam peças com precisão. A escolha prática considera quem dá assistência na sua região, se a sua equipe já programa algum deles e a documentação em português. O GSK980TDI é um dos mais difundidos em máquinas novas de custo-benefício; Siemens e Fanuc dominam as retrofitadas.

Torno CNC serve para cutelaria ou oficina pequena?

Para peças pequenas e séries curtas, um CK6150 ou CK6150X1000 atende bem: ocupam pouco espaço comparados a tornos industriais e fazem anéis, cabos, espigas e componentes roscados. Já quem só ajusta peças ocasionalmente pode começar por um torno de bancada ou um mini torno.

Próximo passo

Definidos diâmetro, comprimento e comando, o resto é configuração. A categoria de tornos CNC da Donimaq tem as fichas completas, e o banner de atendimento técnico abaixo desta página conecta você direto à equipe para montar a cotação com opcionais, frete e prazos.
