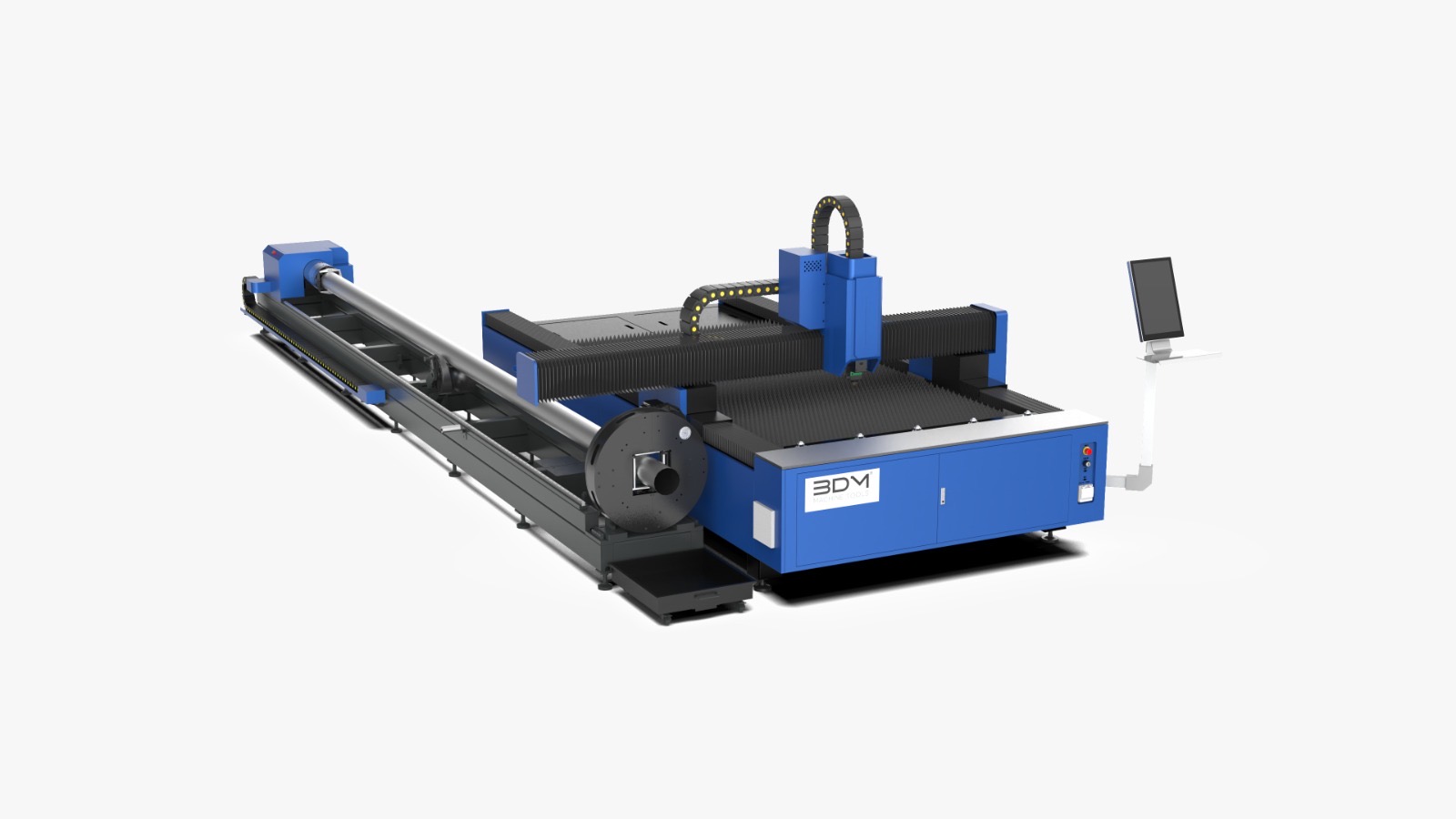

Name: Máquina de corte a laser - BDM Machine Tools - Modelo: F3015 T6-230 -
SKU: F3015 T6-230

Descrição

Parâmetros técnicos

Nº	Item	F3015T6
1	Potência de suporte do modelo	3 kW
2	Área de trabalho	3050 × 1530 mm
3	Faixa de fixação do tubo	Tubo redondo Ø15–230 mm Tubo quadrado 15 × 15–230 × 230 mm
4	Comprimento máximo do tubo	6200 mm
5	Carga máxima do mandril	300 kg
6	Excedente mínimo de material do tubo	90 mm
7	Velocidade máxima de funcionamento	115 m/min
8	Velocidade máxima de rotação do eixo W	50 r/min
9	Velocidade máxima de propulsão do eixo U	40 m/min
10	Precisão de posicionamento	±0,05 mm/m
11	Precisão de reposicionamento	±0,03 mm
12	Precisão da rotação do mandril	≤0,1 mm
13	Precisão de posicionamento repetitivo do mandril	≤0,1 mm
14	Ângulo de rotação do mandril	Ilimitado ±∞
15	Aceleração máxima (ligação dos eixos X/Y)	0,8 G
16	Aceleração máxima (ligação dos eixos X/U)	0,8 G
17	Comprimento do curso do eixo Z	Corte de chapa: 100 mm Corte de tubo: 330 mm
18	Capacidade de carga da mesa	915 kg
19	Dimensões	8900 × 3750 × 2100 mm
20	Peso total	4225 kg

Configurações

Nº	Item	Marca/Configuração	Origem
1	Fonte de laser de fibra	MAX PHOTONICS	China
2	Potência	3 kW	China
3	Cabeçote de corte a laser	Boci	China
4	Base da máquina	AORE	China
5	Guias lineares de precisão para eixos X e Y	Configuração padrão	China
6	Racks de precisão para eixos X e Y	Configuração padrão	China
7	Servomotores e controladores dos eixos X e Y	INOVANCE	China
8	Servomotor e controlador do eixo Z	INOVANCE	China
9	Redutor	KOFON	China
10	Principais componentes elétricos	AORE	China
11	Acessórios para máquinas	AORE	China
12	Sistema CNC	BOCHU	China
13	Principais componentes pneumáticos	SMC	Japão
14	Unidade de resfriamento de precisão	Hanli	China
15	Unidade de extração de poeira	Incluída com o equipamento	China
16	Computador	Controlador de nível industrial	China
