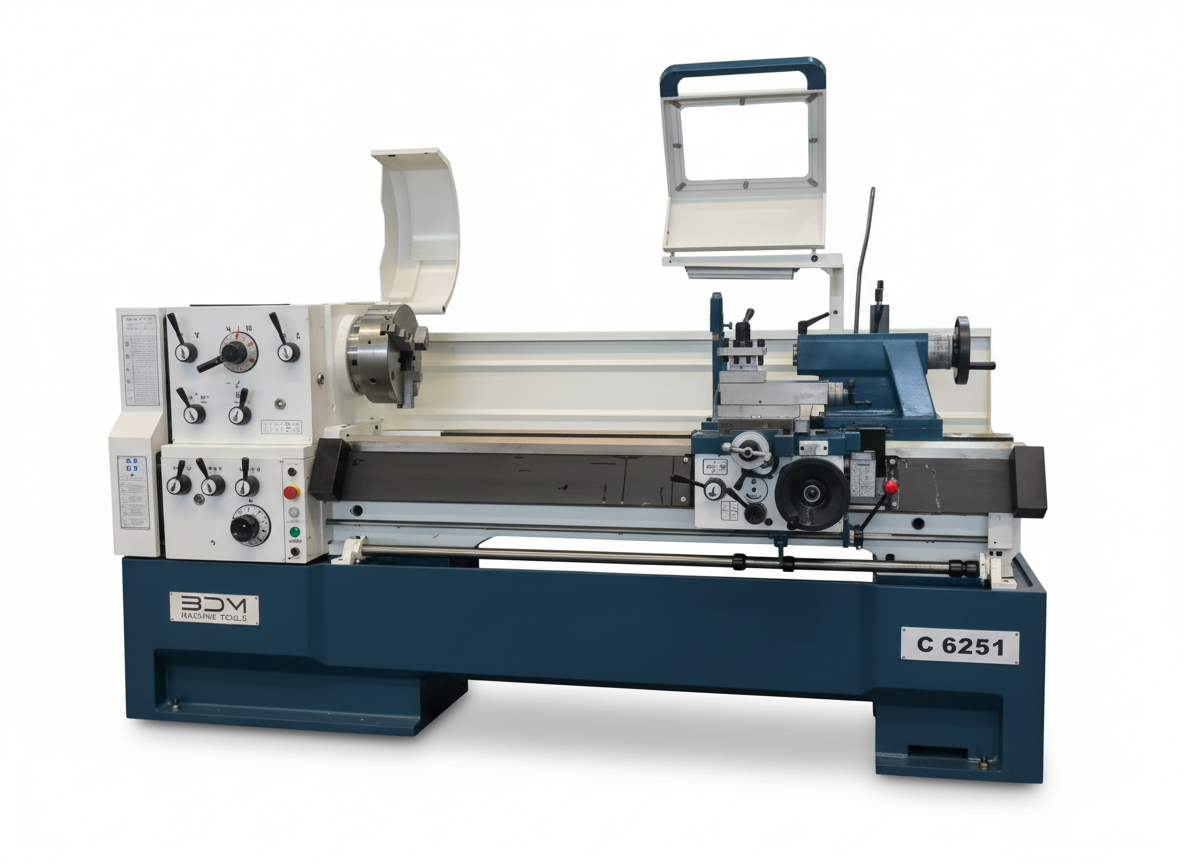

Torno Mecânico Paralelo Universal – BDM – C-6251X1500mm
Torno Mecânico Paralelo Universal – BDM – C-6251X1500mm
PREENCHA O FORMULÁRIO ABAIXO PARA RECEBER O ORÇAMENTO
O Torno Mecânico da linha BDM conta com alta robustez, oferecendo máxima performance para o torneamento de peças críticas.
A estrutura do equipamento é concebida em ferro fundido GG-25 com alta capacidade de absorver vibração e oferece alta estabilidade durante o torneamento.
O barramento possui geometria de alta precisão devido ao processo de retífica em máquina – Waldrich/Alemanha. A superfície do barramento é tratada termicamente para aumentar a dureza e garantir alta vida útil do equipamento.
O Eixo Árvore conta com rolamento robusto de mancalização, suportando várias gamas de velocidades.
A caixa possui engrenagens tratadas por processo de cementação com alta dureza e baixo nível de ruído.
Descrição
| Descrição | Modelo |
| C-6251 | |
| CAPACIDADE | |
| Diâmetro Admissível Sobre o Barramento | 510mm(20″) |
| Diâmetro Admissível Sobre o Carro Transversal | 305mm(11-7/8″) |
| Diâmetro Admissível Na Cava | 735mm(29″) |
| Largura da Cava | 200mm(8″) |
| Distância Entre Centros ou Entre Pontos | 1000/1500/2000/3000mm |
| Largura do Barramento | 350mm(13-3/4″) |
| FUSO / EIXO ÁRVORE | |
| Nariz do fuso ou eixo árvore | D-1-6 / D-1-8 |
| Furo do fuso ou passagem do eixo árvore | 58mm / 80mm(3-1/8″) |
| Conicidade do furo do fuso ou eixo árvore | Nº-6 / Nº-7 Morse |
| Faixa de velocidade do fuso ou eixo árvore | 12 changes 25 -1600r/min |
| ALIMENTAÇÃO | |
| Curso do Eixo X transversal em Descanso | 130mm(5-1/8″) |
| Curso do Eixo X transversal em Ataque | 316mm(12-15/16″) |
| Curso no Eixo Z longitudinal | 1135mm/r |
| Relógio para Rosca | 6mm or 4T.P.I |
| Secção máxima de Ferramenta | 25×25mm(1×1″) |
| Alimentação longitudinal eixo Z corrida | 35 tipos 0.059-1.646mm/rev (0.0022″-0.0612″/rev) |
| Alimentação transversal eixo Y corrida | 35 tipos 0.020-0.573mm/rev (0.00048″-0.01354″/rev) |
| Passo de rosca métrico | 47 tipos 0.2-14mm |
| Passo de rosca imperial | 60 tipos 2-112T.P.I |
| Tópicos diâmetros pitches | 50 tipos 4-112D.P. |
| Tipos módulos pitches | 39 tipos 0.1-7M.P. |
| Contrapontos | |
| Curso mínimo do mangote | 75mm(3″) |
| Curso máximo do mangote | 180mm(7″) |
| Cone do mangote | Nº-.5 Morse |
| Ajuste cruzado | ±13mm(±1/2″) |
| MOTOR | |
| Potência do motor principal | 7.5kW(10HP)3PH |
| Potência da bomba de refrigeração | 0.1kW(1/8HP),3PH |
| DIMENSÃO E PESO | |
| Dimensão total Com. X Larg. X Alt. | 2390X1150X1430mm 2840X1150X1430mm 3340X1150X1430mm 4340X1150X1430mm |
| Tamanho da embalagem Com. X Larg. X Alt. | 2450X1120X1740mm 2900X1120X1740mm 3400X1120X1740mm 4400X1120X1740mm |
| Peso bruto (kg) | 2460/2550/2840/3270kg |
Acessórios Padrão
• Buchas de redução
• Centros
• Placas de três castanhas
• Placas de quatro castanhas
• Placa faceadora
• Luneta fixo
• Apoio móvel
• Base da máquina
• Luz de trabalho
• Freio de pé (pedal)
• Refrigerador
• Engrenagens de troca
• Caixa de ferramentas e 1 conjunto
Acessórios Especiais
• Centro rotativo
Informação adicional
| Distância entre pontas | 1000, 1500, 2000, 3000mm |
|---|
